一、概述

    繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。

    本公司開發生產的三通道直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，對有分接的變壓器YN聯接繞組可同時充電，同時采樣，同時測量。對于△和Y型聯接的繞組可一次接線，分別測量。測量時間大大縮短。極大的方便了工作人員的使用。

二、安全措施

    使用本儀器前一定要認真閱讀本手冊。
    儀器的操作者應具備一般電氣設備或儀器的使用常識。
    本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
    儀表應避免劇烈振動。
    對儀器的維修、護理和調整應由人員進行。
    測試完畢后先關閉電源，再拆除測試線。
    測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。
    在測試過程中，禁止移動測試夾和供電線路。

三、注意事項

    使用前，儀器的接地端子必須良好接地。
    測試過程中如遇到外部突然斷電，請不要立即拆除測試線，待儀器放電完畢后方可拆除。
    對于有載調壓變壓器的測試，可一次供電完成。儀器程序設計允許在某一分接測完后，把分接開關倒至下一分接，儀器將進入下一分接的測量，并在測試界面手動調整當前分接位置。
    對于無載調壓變壓器，某一分接測試完成后，需按取消或復位鍵使系統放電，待放電完畢后方可倒換開關，進行下一次測量。

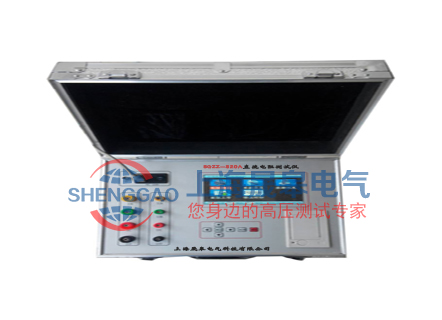

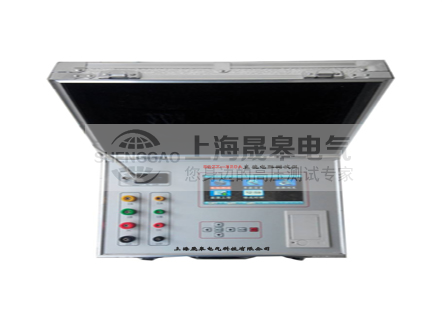

四、產品圖片

附件清單：

技術指標

1、輸出電流及量程：輸出電流：0-20A,量程0.5mΩ-2KΩ。

 注：50Ω以上量程請用0.2A檔位測試。

2、測試精度:  0.2%  高分辨度： 0.1mΩ。

3、儀器采用7寸大屏幕真彩色液晶顯示，中文菜單、接線圖形提示，操      作直觀方便。

4、對于YN聯接繞組的變壓器可同時測量（三相同測）；對于△和Y聯接繞組的變壓器可一次接線分別測量(三相分測)；可測量YN聯接繞組的變壓器N相的連接線電阻（零線電阻）。

5、可對繞組材質，測量溫度進行換算;自動顯示三相繞組不平衡率。

6、可在測試界面手動調整分接位置。

7、具有大容量存儲功能，可存儲200條測試記錄，

8、工作電源： AC220V±10﹪；工作溫度：﹣10℃～40℃；工作濕度：環境濕度＜80%RH

9、儀器重量：4Kg。
