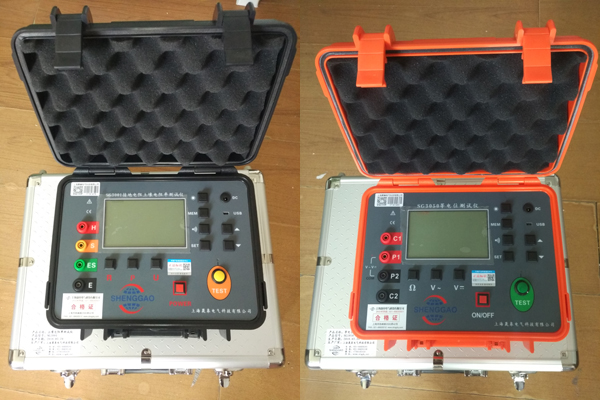

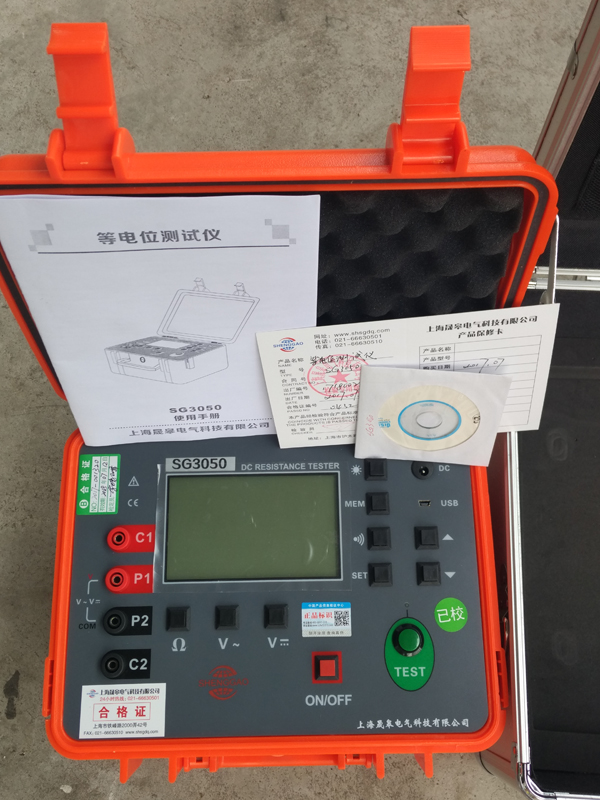

上海晟皋電氣生產銷售的SG3050等電位測試儀又名數字式等電位測試儀、智能型等電位測試儀、等電位連接電阻測試儀、微歐計、歐姆計、直流接地電阻測試儀,采用微處理機技術,四線法測試,安全精密可靠。是檢測設備外殼、避雷帶、地梁、構造、機柜、鋼筋、水管、窗戶、護欄、散熱器、流水線等對象的金屬構件之間等電位聯結質量的專用儀表。SG3050數字式等電位測試儀電阻測量范圍:0.0001Ω~30KΩ,直流電壓范圍:0.0~1000V,交流電壓范圍:0.0~750V,同時能能存儲500組數據。
以下全文上海晟皋電氣小編為您介紹晟皋SG3050等電位測試儀的使用方法:
一、等電位電阻精密測試方法:
|
測試時先去除被測物體表面的絕緣層、氧化層 |
測量等電位電阻或者直流低阻時不能帶電測試 |
|
測試線與檢測儀、被測物體間連接要可靠 |
|
由于元件測試線發熱會引起誤差,建議每次測試時間間隔30秒,測量結果會更準確 |
|
測試時檢測儀顯示OL符號,表示被測兩點間等電位值超過量程,檢查測試線接觸情況,可能被測試兩點間開路 |
開機后,按一下“Ω”鍵(屏上顯示“R”符號)切換到等電位電阻測試狀態,將測試線連接好被測對象,如圖所示,按“TSGT”鍵開始測試,倒計時完成后顯示被測電阻值。

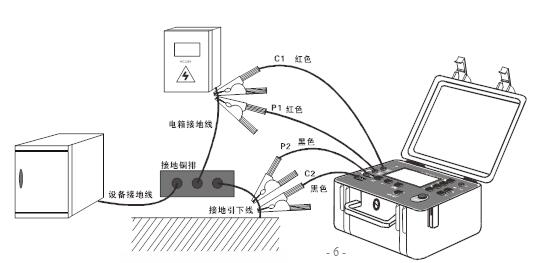

下圖圖例,測試電表箱與接地與下線之間的等電位電阻值。
二、直流電壓測試方法
|
輸入儀表直流電壓不能超過1000V。 |
測量直流電壓時只需要接P1、P2端子, C1、C2端子不要插入測試線,否則可能會損壞儀表。 |

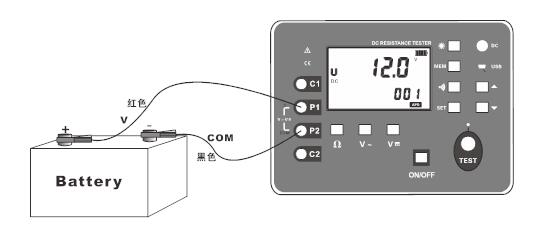

開機后,按一下“”鍵(屏上顯示“U”和“DC”符號)切換到直流電壓測試狀態,將紅測試線一端與儀表V端(P1)端子相連另外一端接被測體的正極,黑測試線與COM端(P2)相連另外一端接被測體的負極,LCD顯示實時直流電壓值。
三、交流電壓測試方法:
|
輸入儀表交流電壓不能超過750V。 |
測量交流電壓時只需要接P1、P2端子, C1、C2端子不要插入測試線,否則可能會損壞儀表。 |
開機后,按一下“”鍵(屏上顯示“U”和“AC”符號)切換到交流電壓測試狀態,將紅測試線一端與儀表V端(P1)端子相連另外一端接被測的火線,黑測試線與COM端(P2)相連另外一端接被測的零線,LCD顯示實時交流電壓值。
上海晟皋電氣科技有限公司,您身邊的高壓測試專家!研發生產各種防雷檢測儀器設備,主要為電力系統的發電、供電、用電部門,科研機構與電力設備相關的生產企業,提供先進的高壓試驗設備和檢測儀器儀表,SG3050等電位測試儀,價格公道,質量有保障,歡迎您的來電咨詢!
