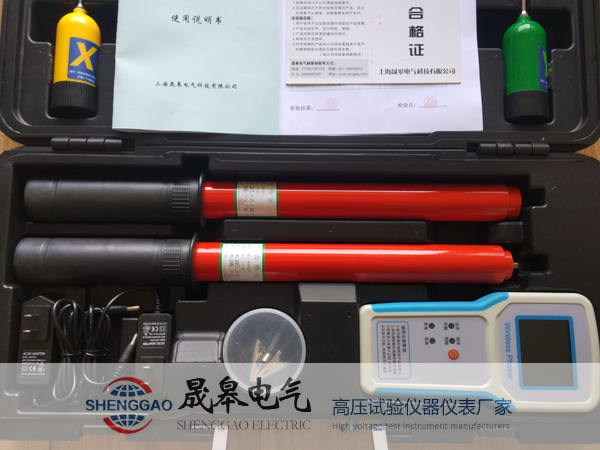

上海晟皋電氣科技有限公司生產銷售的SG-8600C高壓無線核相儀（以下簡稱“核相儀”）用于兩條高壓線路并網或環網核相。并且可以升級遠程核相的功能。SG-8600C高壓無線核相儀適合220V～220KV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。其中10kV線路核相應用為廣泛，下面上海晟皋電氣小編就來為您介紹一下10kV線路的幾種核相方法。
1、10kV架空線路核相：
10kV架空線路核相屬于高壓核相，核相方法如圖所示。將X、Y發射器通過絕緣桿分別掛在所需核相的線路上，接收器就會語音播報核相結果，并顯示相位差和矢量圖。
2、10kV電纜線路核相：
由于10kV線路多為三相電纜線路，而三相電纜只有在電纜兩端的開關柜處才能進行核相，常用核相地點有兩處，一處是電纜進線T型接頭，另一處是開關柜上的帶電顯示器。

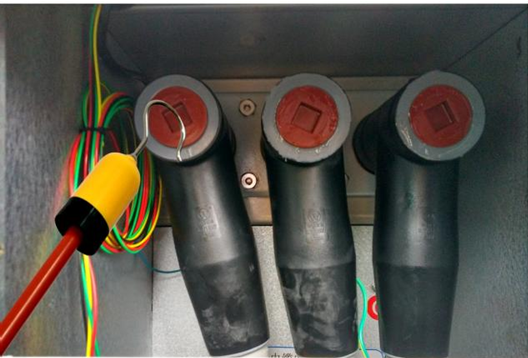

T型接頭處核相屬于高壓核相，核相方法如圖所示，核相時需注意發射器在接觸一相的同時，盡量遠離其他相，避免距離過近信號干擾。這種核相方法需打開開關柜的電纜室門，有些五防嚴格的開關柜是不允許在帶電情況下打開電纜室門的，這時就需要在帶電顯示器上核相。

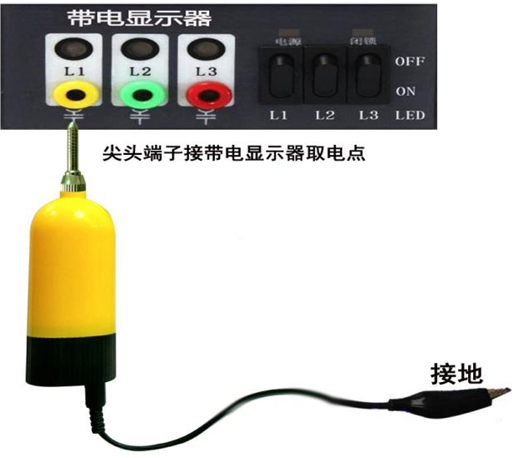

帶電顯示器核相屬于低壓核相，帶電顯示器黃、綠、紅三個端子與開關柜母排和電纜的黃、綠、紅三相是一一對應的，核相方法如圖所示，將發射器的彎鉤端子換成預配的尖頭端子，直接插入帶電孔，同時將發射器尾部接地端(也是充電孔)通過專用接地線接地，即可核相。
如果該開關柜既沒有帶電顯示器，又不能帶電打開電纜室門，則需要配置中置柜采集器，先將開關柜斷電，再將X、Y采集器使用專用綁帶綁在需要核相的母排或手車母線上，再通電則可測量。
